无承重墙体专用方案｜55 寸 3×4 共 12 台液晶拼接屏落地机柜斜角底座解决方案

查看次数：  发布时期：2026-07-16  【返回】

一、现场工况科普：非实体墙面大屏安装难点解析

在展厅、企业形象大厅、会议室、临时展示空间等场景，常遇到墙面为轻质石膏板、隔断空心墙，无后置承重钢结构、无墙体拉杆加固的施工难题，本次项目现场实测空间总长约 5m、总高约 3m，根据现场尺寸,我们推荐搭建 12 块 55 寸液晶拼接大屏用于品牌宣传、数据可视化展示。

行业常规壁挂式拼接屏安装，对墙体承重有着硬性标准：单块 55 寸液晶拼接屏自重 35kg 左右，3 行 4 列 12 屏整套屏幕含支架总重量超 450kg，实心混凝土承重墙才可承载；轻质隔墙、隔断墙无承重结构，强行壁挂会出现墙体开裂、支架松动、屏幕倾斜下坠等重大安全隐患，且现场后方无加固拉杆，无法做后置钢结构支撑，传统壁挂、嵌入式方案完全无法落地。

除此之外，轻质墙体还存在三大隐性问题：一是墙面容易受潮变形，长期拉扯支架造成拼缝错位，画面出现分割断层；二是墙面无法预埋大量管线，线路外露破坏展厅整体美观；三是后期单屏故障检修时，墙面受力点偏移，维修极易引发安全事故。针对这类受限场地，科派专显研发一体化落地机柜 + 斜角加宽加重底座专属方案，完全脱离墙体承重依赖，仅依靠地面承载全部屏幕重量，从根源规避墙面承重不足带来的安全风险，是无实体墙场景的最优大屏落地解决方案。

二、项目定制方案：55 寸 3×4（12 台）落地机柜整套设计

1. 屏体基础配置

整套采用 55 英寸工业级超窄边液晶拼接屏，3 行 4 列矩阵排布，合计 12 块；支持分屏独立播放、整屏联动大画面、多窗口漫游、信号轮巡切换，适配企业宣传片、数据图表、产品图文、实时信息展示等多元使用需求，色彩还原度高、可视角度广，适配展厅多人同步观看场景。

2. 核心结构：落地一体式钣金机柜

摒弃传统壁挂支架，采用加厚冷轧钢板一体折弯成型落地机柜，整机独立站立，无需墙体任何固定支撑。机柜分层模块化结构，上层专属挂架固定 12 台拼接屏，精准匹配 55 寸屏幕 VESA 安装孔位，拼接平整度误差控制 ±1.5mm 内，保证整屏拼缝均匀、画面无错位；机柜中层预留循环散热风道，解决多屏长时间运行积热问题，支持 7×24 小时不间断稳定工作；下层带封闭式检修柜门，可内置图像处理器、解码器、电源、矩阵等全套控制设备，所有电源线、信号线统一隐藏收纳，展厅视觉整洁简约，杜绝线路杂乱带来的安全隐患。

3. 专项优化：斜角加宽加重稳定底座（方案核心亮点）

针对 12 屏大屏高度高、重心上移易晃动的痛点，本方案定制加宽斜角承重底座，也是适配无墙体场景的关键设计：

1. 加宽配重基底：底座横向向外延伸加宽，增大与地面接触面积，均匀分散整机四百余公斤重量，降低整机重心，杜绝外力碰撞、地面轻微震动导致的屏幕偏移、机柜晃动；

2. 斜角加固结构：底座与柜体立柱采用斜三角支撑焊接工艺，利用三角形力学稳定原理，大幅提升柜体抗倾覆能力，无需后方墙体拉杆辅助固定，单独落地即可达到安防工程级稳固标准；

3. 防滑承重处理：底座底部加装防滑减震脚垫，适配瓷砖、环氧地坪、地毯等各类地面，防止柜体滑动，同时缓冲地面震动传导至屏幕，保护液晶面板，延长整机使用寿命；

4. 一体化成型：底座与机柜主体无缝焊接，无拼接缝隙，整体外观大气规整，适配展厅高端展示装修风格。

三、方案综合优势，适配 5m×3m 现场空间

1. 零墙体承重要求：全程不依赖实体墙、无需后置拉杆加固，仅地面承载，装修完工后也可直接进场施工，无需破坏原有墙面装修，改造零损伤；

2. 空间尺寸完美适配：55寸液晶拼接屏尺寸长约121.5mm*684.3mm,3 行 4 列 55 寸大屏整体宽高尺寸匹配现场 5m 长、3m 高展示区域，屏幕上下预留合理留白，视觉比例协调，无压抑感；

3. 运维便捷省心：机柜采用前维护挂架设计，单块屏幕可向前抽出独立检修，下层柜门全开，设备调试、线路更换无需预留后方大型检修通道，节约室内空间；

4. 安装灵活可迁移：整套机柜模块化组装，无需现场焊接钢结构，施工周期短；后期场地搬迁可整体拆卸转运，重复使用，适配企业展厅、临时展馆多场景复用需求；

5. 安全标准达标：整机统一等电位接地，防静电、防漏电，加厚钢材具备优秀抗震、抗变形能力，长期使用不出现支架变形、屏幕倾斜问题。

四、完工实景效果展示

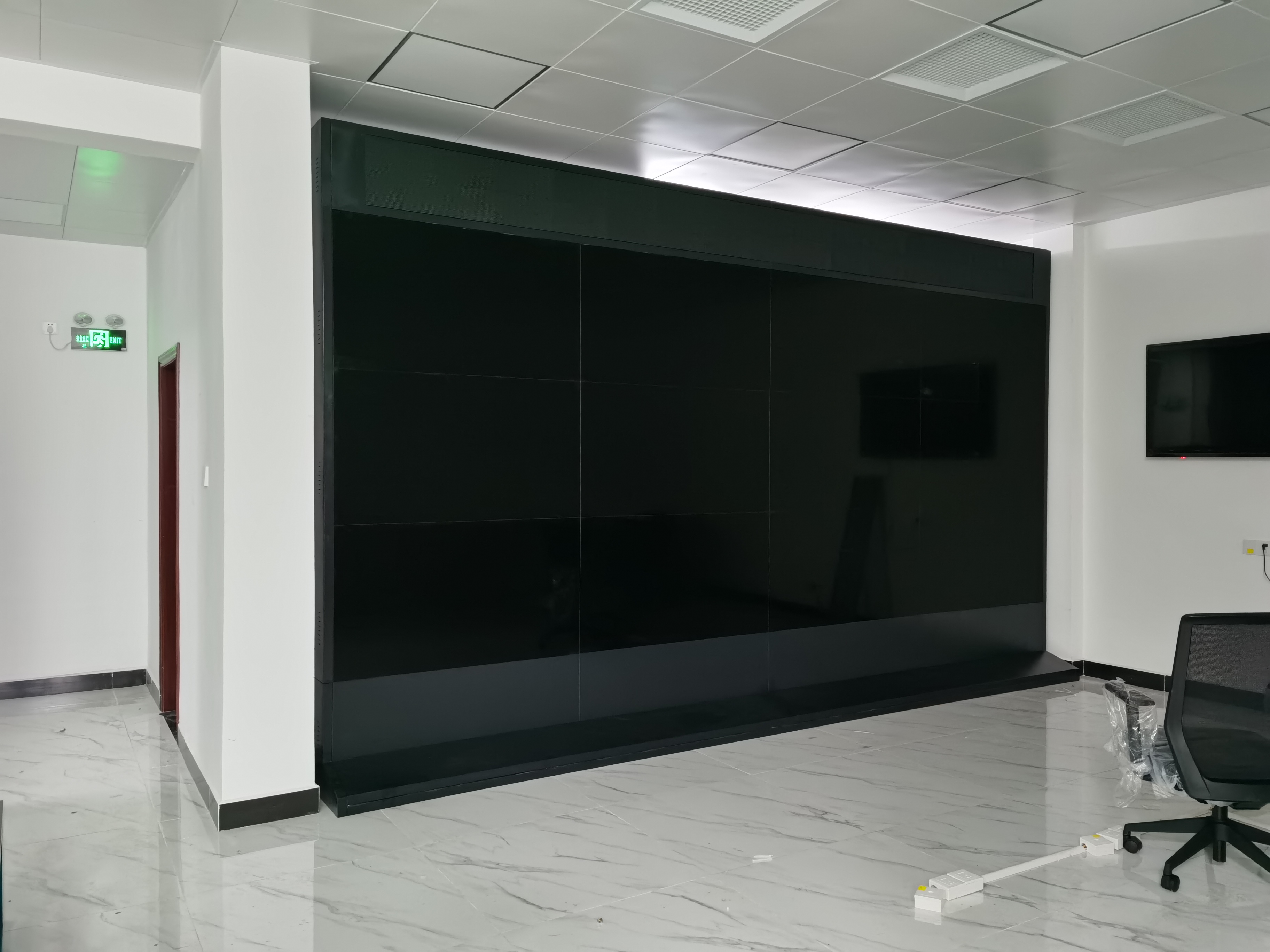

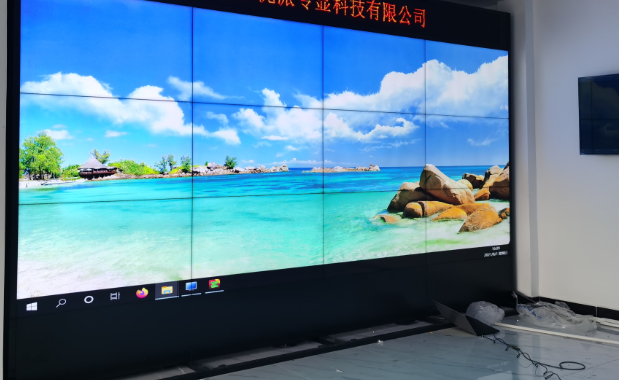

整套 55 寸 3×4 液晶拼接屏落地机柜安装完成后，12 块大屏拼接一体成型，画面完整连贯无断层；黑色哑光钣金机柜简约大气，隐藏式线路设计提升展厅高级感，加

宽斜角底座隐形支撑，不破坏地面装修，整体视觉重心平稳协调。无需墙面任何辅助固定，单人轻微推挤机柜无晃动，稳定性经过现场负重实测，完美解决本项目无实体墙、无承重拉杆的核心施工难题，兼顾展示效果、使用安全与后期运维便利性，为各类轻质隔断、无承重墙体场景提供标准化成熟大屏解决方案。

科派专显团队成员在安防和商用显示深耕工程17年，可根据不同场地尺寸、墙体条件、使用需求，一对一定制落地机柜、壁挂、嵌入式、移动支架等全套拼接屏方案，提供勘测、设计、生产、安装调试一站式服务，覆盖企业展厅、政务大厅、工厂调度、商业门店全场景可视化显示需求。
