优派专显HDMI系列矩阵切换器是专门为为计算机高分辨率HDMI数字图像音频信号的传输切换而设计的高性能宽带智能矩阵开关设备，可将多路输入信号任意选择一路或多路分别输出给一路或多路显示设备。
      HDMI电脑数字信号矩阵切换器具有高达1.65 Gbps的带宽，可兼容支持480p，720p，1080i，1080p和1920x1200分辨率，可在此信号模式下使信号传输衰减降至最低，提供良好的高清晰表现表现，保证了图像信号能高保真地输出。
 用户可以同一时间使用两个接收显示设备选择任意一个不同的信号输入源，两个显示设备可选择相同或不同的输出信号。用户可以通过遥控或者手动切换信号源。

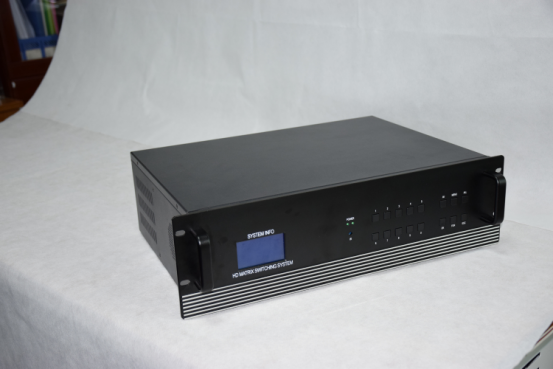

产品型号：UP-HDMI8-12产品特性
•路由规格：8进12出
•8路HDMI信号输入,12路HDMI信号输出，每路都可以完全交叉切换；
•兼容HDCP 1.6 ；
•支持CEC；
•支持36位真彩；
•支持蓝光DVD24/50/60fs/HD-DVD/xvYCC；
•支持音频格式DTS-HD/Dolby-trueHD/LPCM7.1/DTS/DOLBY-AC3/DSD；
•支持信号时序重整；
•使用高品质HDMI 1.4版本的线缆，输入传输距离可达25米，输出传输距离可达25米；
•输入端可以通过红外线进行遥控切换，也可以直接摁按钮进行控制；
•通过RS-232遥控控制，机器可以进行软件升级，并且可以通过计算机进行信号输入输出的切换；
•LED工作状态指示灯，清楚的显示信号输入口和输出口的工作状态；
•带有七段节数字管，用户可以很容易地知道输入端和输出端之间的关系；
•可以自动跳过不连接的信号源；
•拥有记忆功能，重启或者重新连接时，可以复位；
•特有TCP/IP网络控制管理功能，能通过以太网控制；(可选配) ；
•采用液晶显示屏，可显示设备各通道的切换状态、输入信号特性等信息，直观方便；
•全贴片SMD工艺，特有ESD静电保护功能；
•本产品带有断电现场切换记忆保护、LCD液晶显示、音视频同步或分离异步切换等功能
•设计中采用容错技术和启拓独创的“RFIf2”第二代射频滤波抗干扰技术，有效的保证了通信的可靠性，
•具有红外遥控功能和RS232通信功能，用户可以方便的完成演示过程中的信号切换；
•兼容市场同类产品的代码和指令；兼容远端控制设备（如：快思聪、启拓等中控）配合使用；
•高品质、大批量生产，有较高的兼容性和稳定性，
•可设置ID地址实现多机级联，最多可以级联300台矩阵
•国际通用宽电压设计，可适应交流180～240V，50/60Hz；
技术参数

特 性
带宽	6.75GHz（-3Db）满载
微分相位	0.05º(RL=150Ω)
微分增益	0.05%(RL=150Ω)
数据传输率	2.25GBits
控制类型
串行控制接口	RS-232，9针母D型接口
波特率与协议波特率	9600
数据位	8位
停止位	1，无奇偶校验位
串行控制口结构	2=TX，3=RX，5=GND
无线技术	IR 红外遥控
规 格
电源	100VAC ~ 260VAC, 50/60 Hz, 国际自适应电源
功率	≤20W
机箱尺寸	485mm(长)×260mm(宽)×176mm(高)
视频输入
信号类型	HDTV 高清信号
接口	HDMI 接口 A 型 19 针母头
最小电平	0.5Vp-p
最大电平	1.0Vp-p
阻抗	75Ω
回波损耗	-30Db@5MHz
视频输出
信号类型	HDTV 高清信号
接口	HDMI 接口 A 型 19 针母头
输出电平	0.7Vp-p
阻抗	75Ω
回波损耗	-30Db@5MHz
直流补偿	最大5mV
